新疆察汗乌苏智慧增殖站
项目概况
项目背景
新疆巴州和静县察汗乌苏地区首个全数字孪生智慧增殖站项目，从概念设计到实体建造的全生命周期实践，打造西北地区现代化水产养殖标杆。
解决方案
采用BIM全流程深化设计，Revit模型驱动施工，实现管道综合"零碰撞"，结合PLC自动化控制系统，实现循环供水、环境监测、自动投喂一体化智控。
技术亮点
- BIM数字孪生：Revit模型全程深化，自动算量
- 智能控制：PLC系统全域集成，自动化运行
- 模块化设计：六大养殖系统独立可控
- 可视化运维：3D动画预演，效果所见即所得
项目成果
6大
养殖系统
100%
自动化率
零碰撞
管道设计
全流程数字孪生技术
本项目从概念到交付采用BIM全流程数字孪生技术，实现了从虚拟建造到实体交付的无缝衔接：
- 概念设计深化：Revit BIM全程深化，管道综合实现"零碰撞"
- 模型驱动建造：自动算量精准输出管材清单，优化成本与工期
- 图纸革命：直接导出CAD施工图，告别传统设计错漏碰缺
- 未来预演：3D动画渲染全程模拟，施工效果提前可视
- 智能控制：PLC系统全域集成，实现自动投喂、水质监测一体化

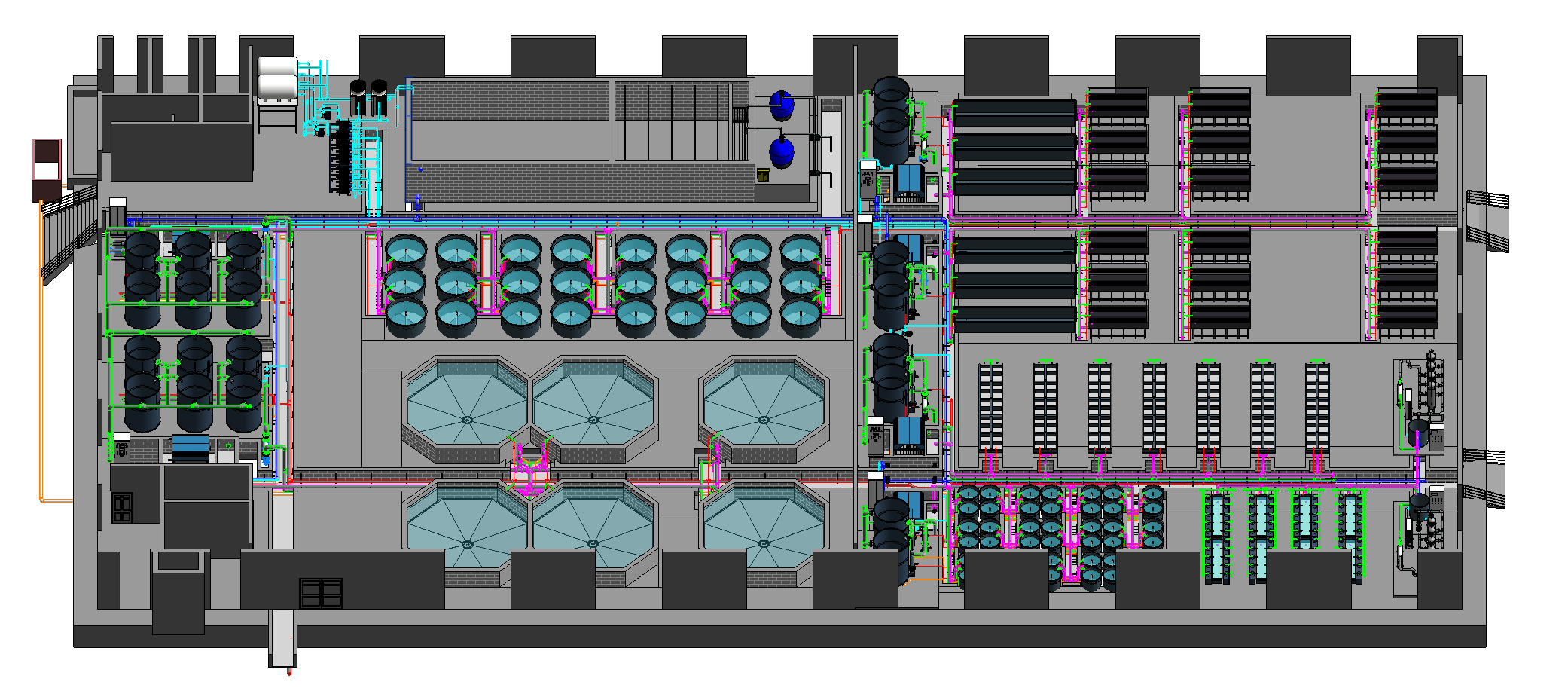

BIM数字孪生模型
系统架构与分区设计

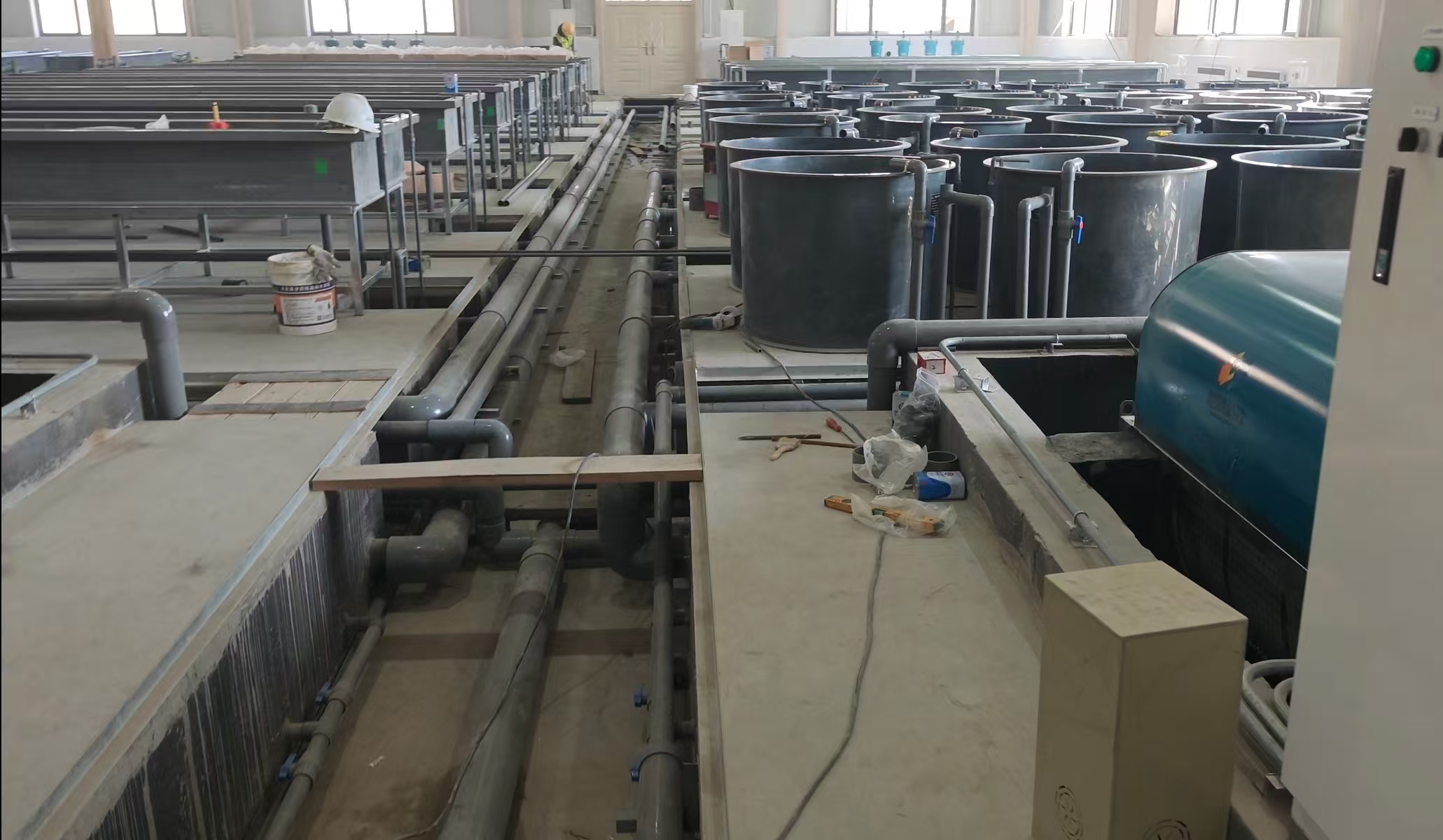

增殖站采用模块化分区设计，包含六大独立养殖系统，各系统协同运作又相对独立：
亲鱼过冬系统
6个6米直径正八边形水泥池，配备净化机与生物净化塔
鱼种越冬区
24个2米养殖池，配备双排鱼马桶与微滤机系统
人工催产系统
配备可调式人工催产模拟池与采卵池
静水孵化系统
14个静水孵化池，配备140个孵化筐
营养加强系统

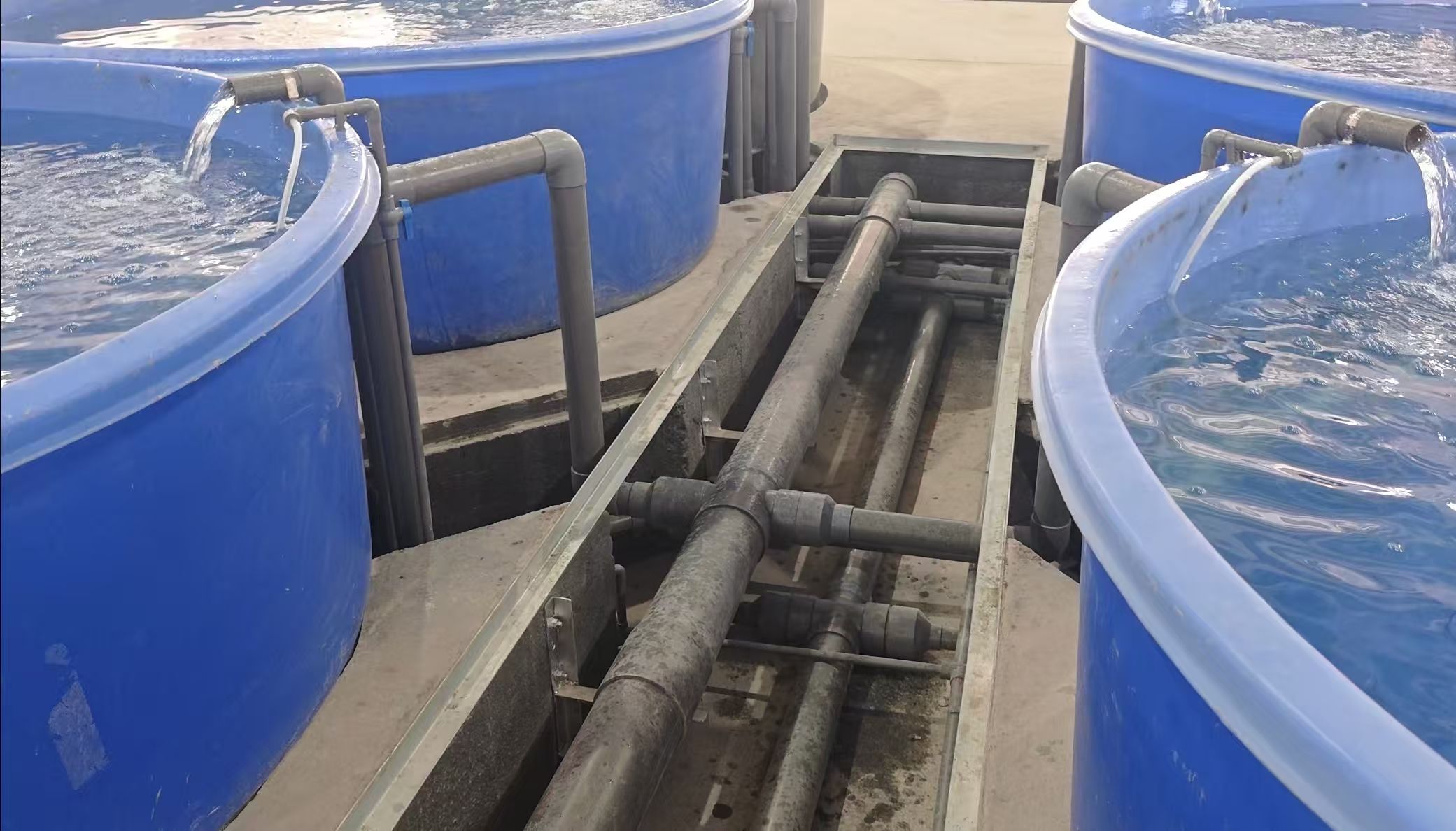

42个1米直径PP养殖桶，专为亲鱼产前营养强化
恒温孵化系统
4个恒温涌动孵化池，配备精密温控
核心设备与技术参数
项目采用高标准专业设备，确保系统稳定可靠运行：
| 系统名称 | 核心设备 | 规格参数 | 数量 |
|---|---|---|---|
| 原水预处理 | 自动过滤缓冲净化塔 | PE材质，过滤精度50微米，处理能力≥50m³/h | 2台 |
| 水质净化 | 微滤机 | 316不锈钢，35微米滤布，自动反冲洗 | 6台 |
| 生化过滤 | 高效生物净化塔 | PP材质，φ1810mm，专用于固液分离、除氮除碳 | 12台 |
| 消毒系统 | 过流式紫外线消毒器 | 316不锈钢，进口C灯管，自动清洗功能 | 5台 |
| 恒温控制 | 电磁加热锅炉 | 额定功率60kW，供暖温度85℃，采暖面积600m² | 2台 |
| 智能控制 | PLC控制系统 | 溶解氧、pH、温度、氨氮实时监测与自动控制 | 8套 |

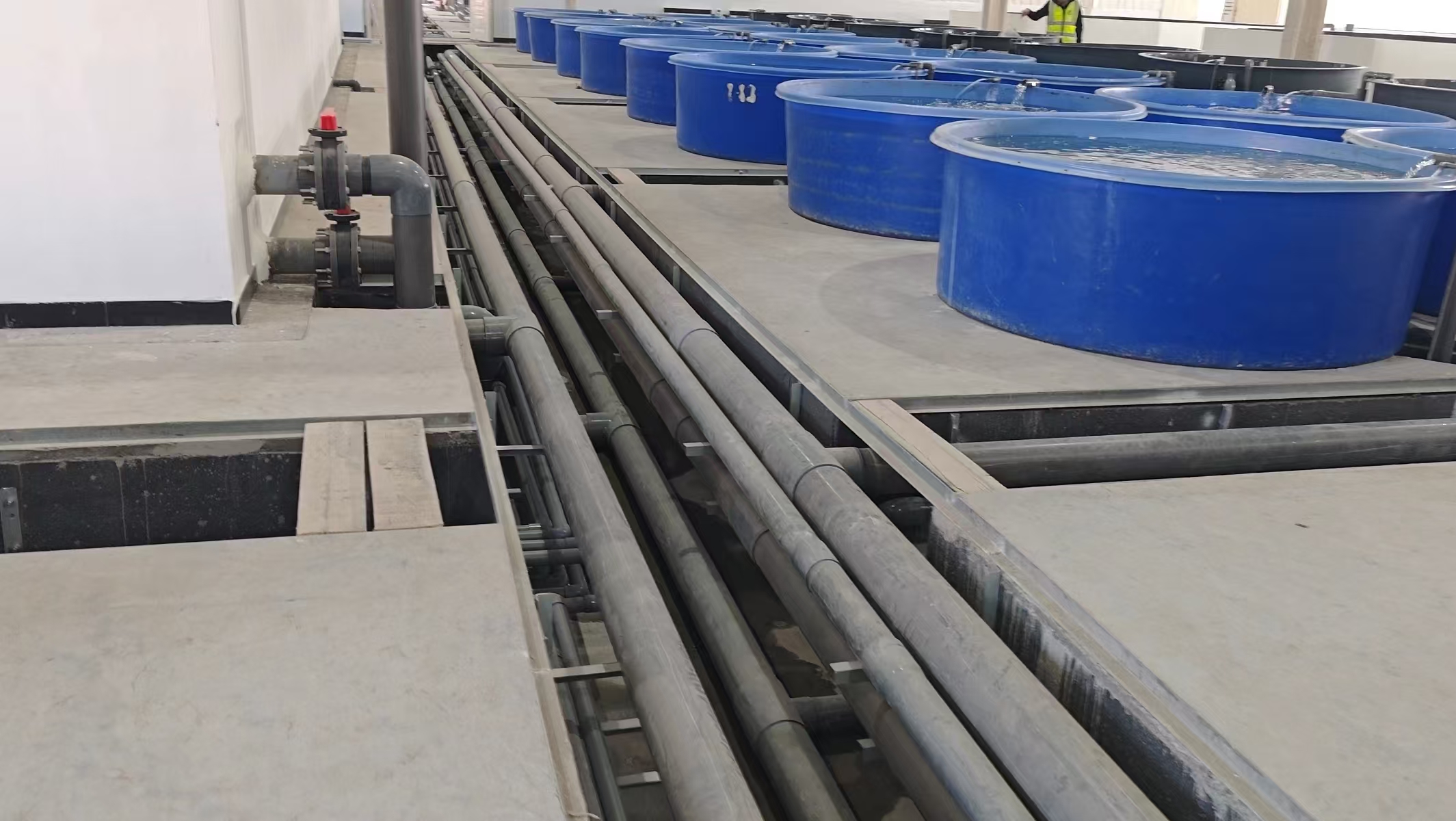

智慧循环水系统架构
采用三级水处理工艺，实现水资源高效循环利用：
一级处理
物理过滤：微滤机+砂缸，去除固体颗粒物，过滤精度35微米

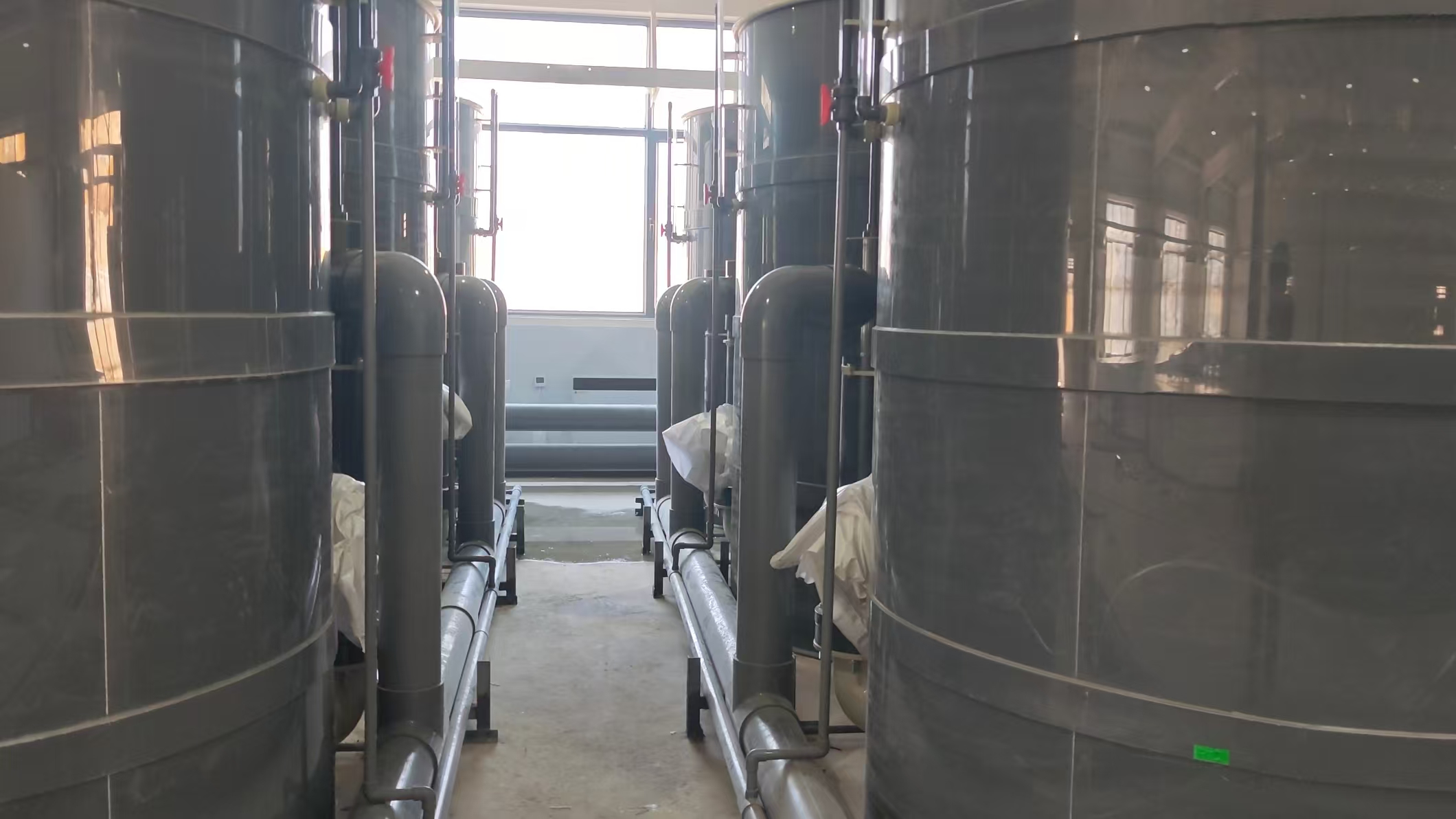

二级处理

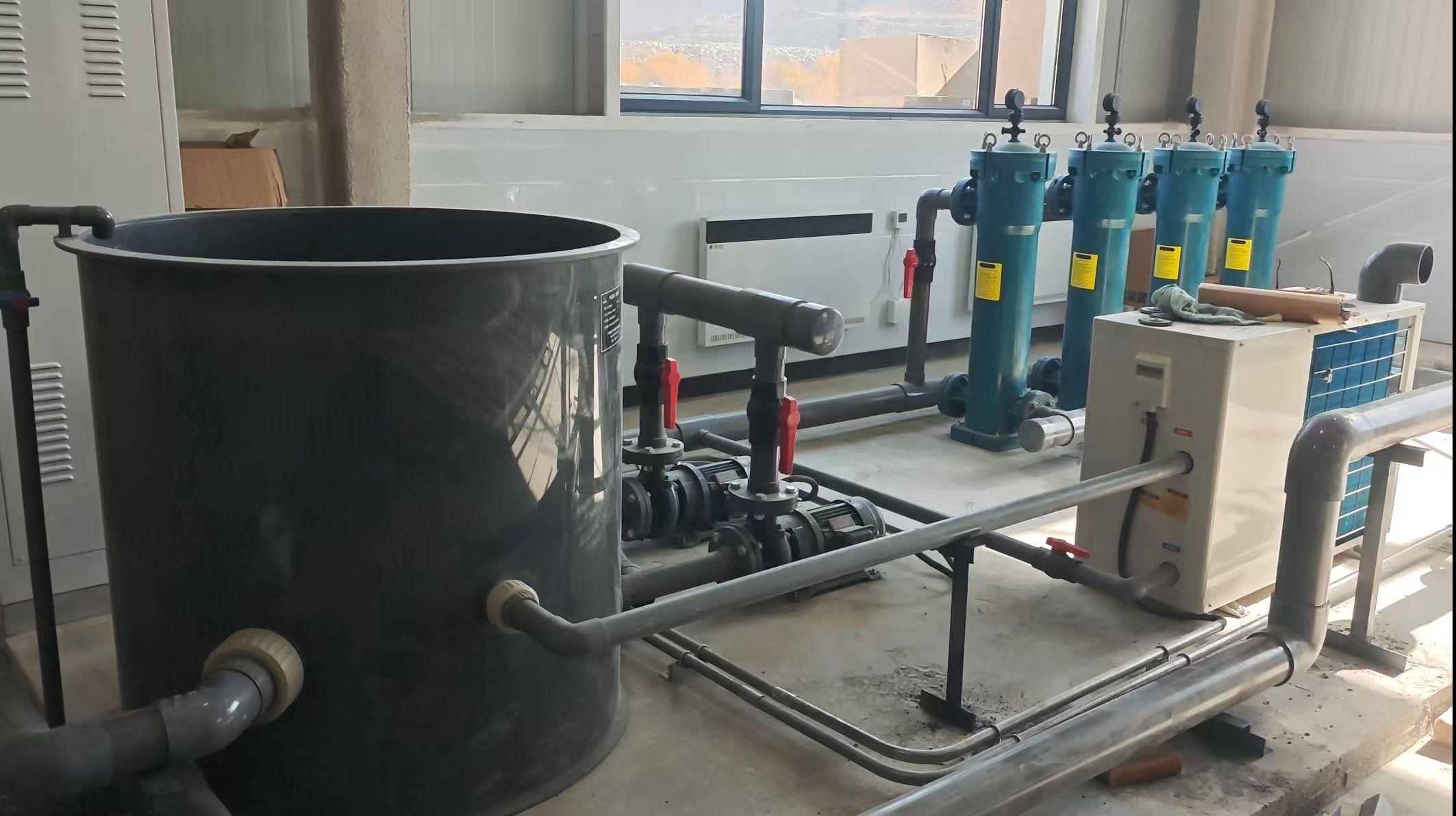

生化过滤：生物净化塔+生物滤料，氨氮去除率>97%
三级处理
消毒杀菌：紫外线+臭氧联合消毒，病原体杀灭率99.9%

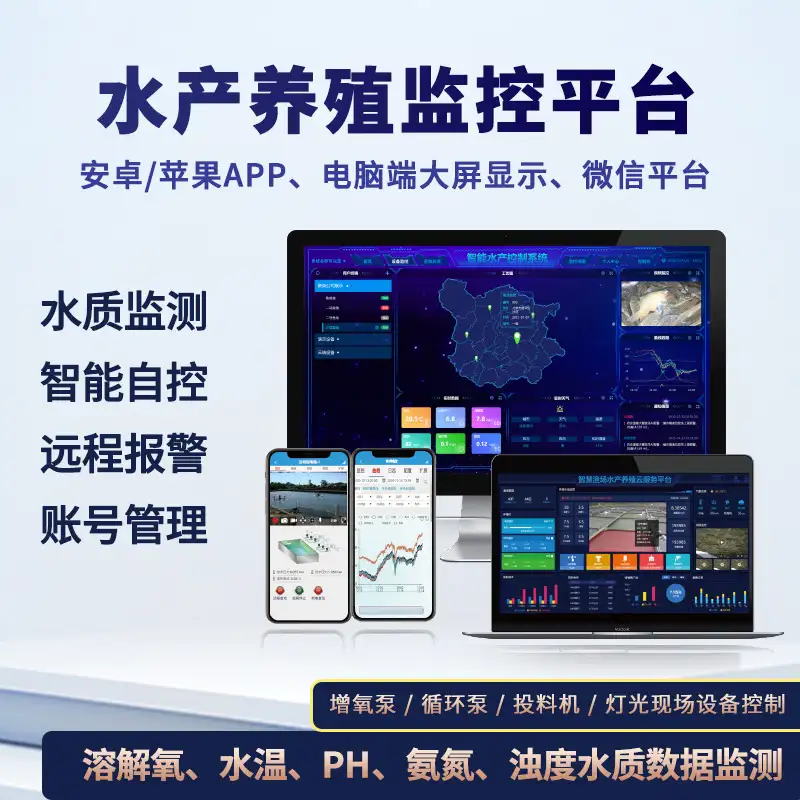

智能控制与自动化
PLC智能控制系统实现全站自动化运行，减少人工干预：
- 水质在线监测：溶解氧、pH、温度、氨氮24小时实时监测

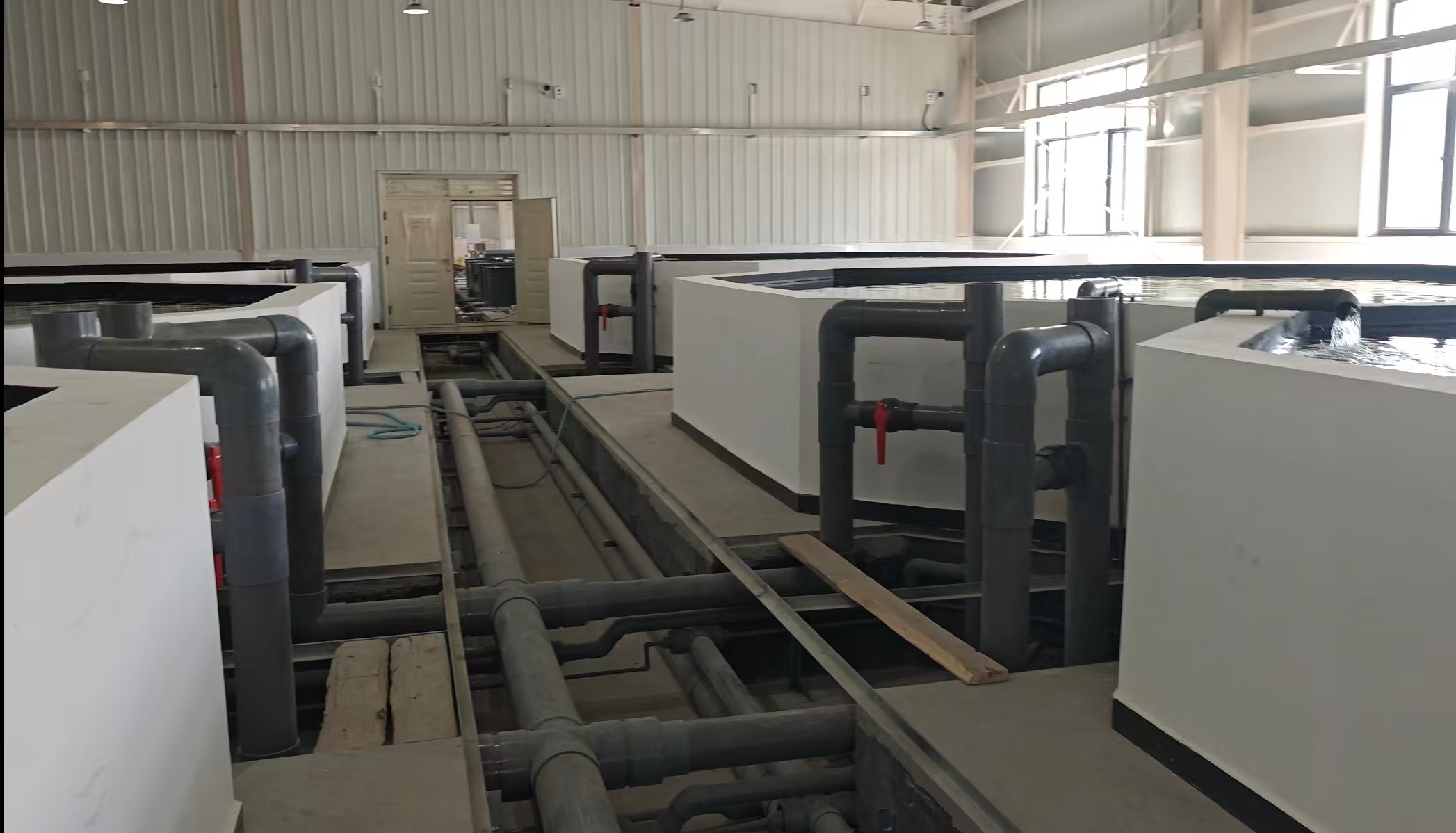

- 自动投喂系统：智能投饵机根据鱼群生长阶段精准投喂
- 环境智能调节：水温、水流、光照自动调节至最优状态
- 故障预警系统：断水、断电、断气远程手机报警
- 数据云端存储：养殖数据实时上传，支持大数据分析
